產品介紹：
1 天窗采光罩部分分為單層和雙層，單層采光罩厚度一般為4.5毫米，雙層采光罩厚度一般為3+4.5毫米。罩體形狀為球型或金字塔形狀，下口部位可制作成長方形﹑正方形﹑圓形﹑三角形﹑梯形等形狀。
２ 連接件采用鋼板或不銹鋼板折彎成型，并進行防銹防腐處理，用作采光罩與建筑結構的連接。根據工程現場的建筑結構制作成相對應的形狀。
３ 采光天窗分為封閉式﹑手動開啟﹑電動開啟﹑遙控開啟。并可與１１９消防進行聯動開啟和關閉。
４ 防水系統由排水溝﹑防結露槽﹑泛水板及密封材料組成。使采光天窗同時擁有結構性防水和密封性防水雙重防水功能。
５ 保溫系統：鋼連接件采用聚苯泡沫或聚酯泡沫等保溫材料進行填充，采光罩采用雙層保溫型罩體。有效地提高了室內的保溫效果。
采光天窗整體結構技術性能：
單層透光率≥92％ ◇ 空氣滲透性 一級 ◇ 雨水滲透性一級 ◇
抗風壓強度 正壓 一級 ◇ 負壓 ◇ 一級 ◇ 隔音指數 Ia = 50dB
平均隔聲音量為52dB（125—4000Hz） ◇ 抗沖擊強度≥17.6Kg／㎡
0．5 Kg鋼球1.5m高度自由落下50次于一點，無異常
|
建筑采光技術參數 |
|
常用透光材料技術參數對比 |
|
序
號 |
對比參數 |
透光材料 |
|
性能 |
單位 |
有機玻璃（PMMA) |
聚碳酸酯（PC) |
PVC雙向拉伸板 |
玻璃鋼（FRP) |
玻璃 |
|
1 |
密度 |
T／M3 |
1.2 |
1.2 |
1.4-1.5 |
1.7-1.8 |
2.5 |
|
2 |
抗沖擊強度 |
— |
差 |
非常好 |
好 |
一般 |
很差 |
|
3 |
熱變形溫度 |
℃ |
90 |
120 |
75 |
100 |
240 |
|
4 |
透光率 |
﹪ |
82 |
92 |
75 |
68 |
90 |
|
5 |
十年后透光率 |
﹪ |
75 |
85 |
60 |
25 |
90 |
|
6 |
紫外線透過率 |
﹪ |
40 |
0 |
0 |
20 |
80 |
|
7 |
燃燒性能 |
— |
可燃 |
難燃 |
難燃 |
可燃 |
不燃 |
|
8 |
導熱系數 |
W／m.K |
0.2 |
0.2 |
0.14 |
0.16 |
0.65 |
|
9 |
熱膨脹系數 |
mm／mm℃ |
8.3×10ˉ5 |
6.85×10ˉ5 |
6.85×10ˉ5 |
8.3×10ˉ5 |
0.9×10ˉ5 |
|
常 用 采 光 板 Ｋ 值 表 （傳熱系數） |
|
序 號 |
采光材料 |
K值單位瓦㎡／℃ |
|
1 |
6mm玻璃 |
5.8 |
|
2 |
４／１２／１６雙層玻璃 |
3 |
|
3 |
４．５ｍｍ有機玻璃 |
5.3 |
|
4 |
４.５ｍｍｐｃ實心板 |
5.1 |
|
5 |
６ｍｍ雙層ｐｃ中空板 |
3.7 |
|
6 |
８ｍｍ雙層ｐｃ中空板 |
3.6 |
|
7 |
１０ｍｍ雙層ｐｃ中空板 |
3.4 |
|
8 |
１２ｍｍ三層ｐｃ中空板 |
2.4 |
|
本系列采光罩外形結構分三類：

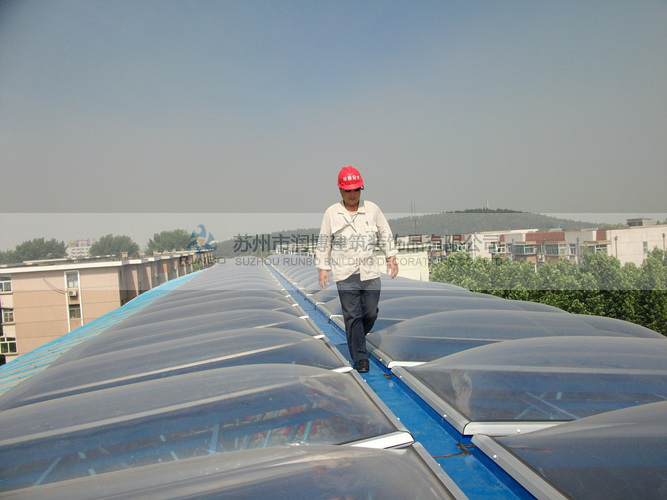

一、 球型類：穹狀型﹑圓拱型采光罩，次類型采光罩具有360度高強彈性，抗沖擊性能強等優點。
二、 金字塔型類：尖錐式金字塔型采光罩，此類型采光罩具有外形美觀，造型新。
三、 多面型類：異形采光罩，此類型采光罩可根據工程建筑結構量身定做。 |
|
潤 薄 采 光 罩 常 用 規 格 表 |
|
序號 |
規格型號 |
R1尺寸 |
R2尺寸 |
外罩厚度 |
內罩厚度 |
采光面積（㎡） |
|
1 |
Z0909 |
900*900 |
960*960 |
4.0 |
3.0 |
0.81 |
|
2 |
Z1010 |
1000*1000 |
1060*1060 |
4.0 |
3.0 |
1.00 |
|
3 |
Z1111 |
1100*1100 |
1160*1160 |
4.0 |
3.0 |
1.21 |
|
4 |
Z1212 |
1200*1200 |
1260*1260 |
4.0 |
3.0 |
1.44 |
|
5 |
Z1313 |
1300*1300 |
1360*1360 |
4.0 |
3.0 |
1.69 |
|
6 |
Z1414 |
1400*1400 |
1460*1460 |
4.0 |
3.0 |
1.96 |
|
7 |
Z1515 |
1500*1500 |
1560*1560 |
4.0 |
3.0 |
2.25 |
|
8 |
Z1616 |
1600*1600 |
1660*1660 |
4.5 |
3.0 |
2.56 |
|
9 |
Z1717 |
1700*1700 |
1760*170 |
4.5 |
3.0 |
2.89 |
|
10 |
Z1818 |
1800*1800 |
1860*1860 |
4.5 |
3.0 |
3.24 |
|
11 |
Z1919 |
1900*1900 |
1960*1960 |
4.5 |
3.0 |
3.61 |
|
12 |
Z2020 |
2000*2000 |
2060*2060 |
4.5 |
3.0 |
4.00 |
|
13 |
Z2121 |
2100*2100 |
2160*2160 |
4.5 |
3.0 |
4.41 |
|
14 |
Z2222 |
2200*2200 |
2260*2260 |
4.5 |
3.0 |
4.84 |
|
15 |
Z2323 |
2300*2300 |
2360*2360 |
4.5 |
3.0 |
5.29 |
|
16 |
C2325 |
2300*2500 |
2360*2560 |
4.5 |
3.0 |
5.75 |
|
17 |
C2325 |
2300*2800 |
2360*2860 |
4.5 |
3.0 |
6.44 |
|
18 |
C2330 |
2300*3000 |
2360*3060 |
4.5 |
3.0 |
6.9 |
|
19 |
C2332 |
2300*3200 |
2360*3260 |
4.5 |
3.0 |
7.36 |
|
說明： Z代表正方形 C代長方形 R1代表天窗洞口尺寸 R2代表采光罩尺寸 |
